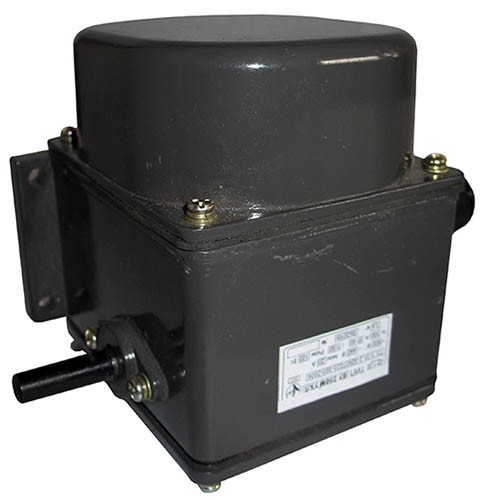

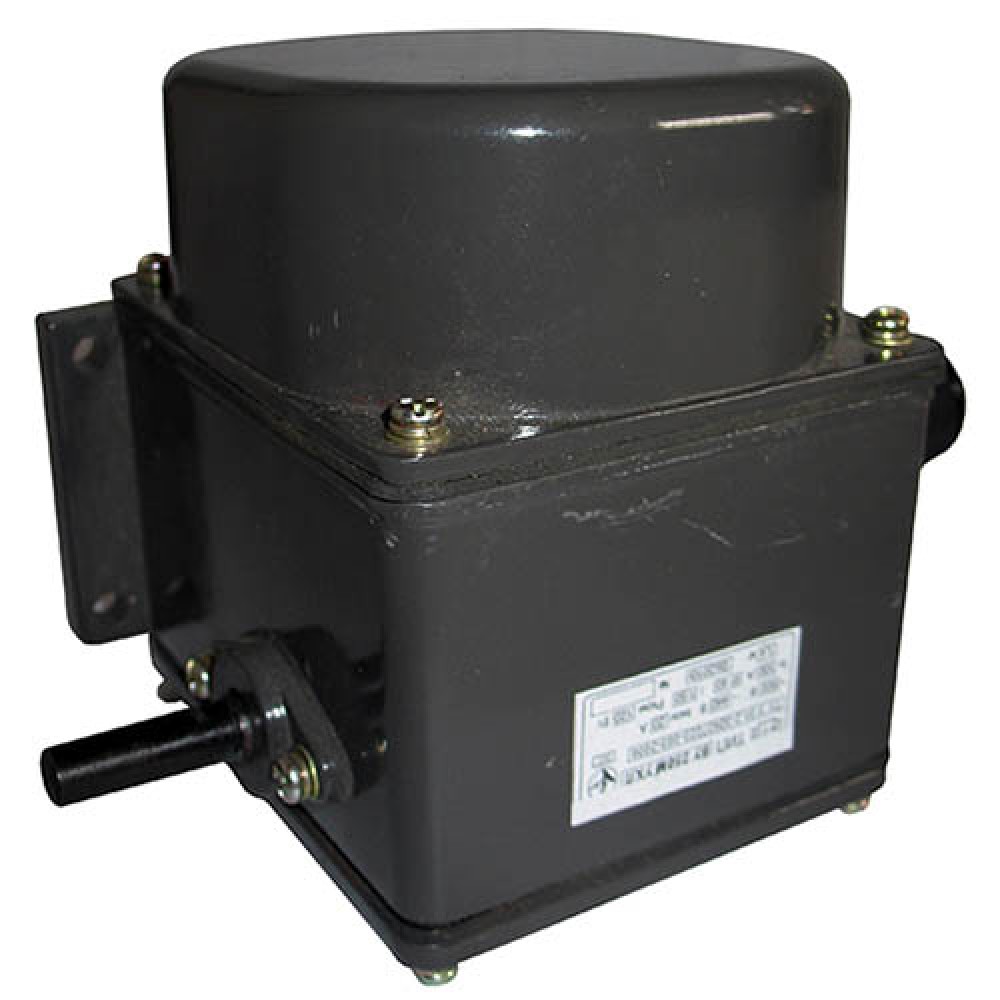

Выключатель ВУ-150
Выключатели серии ВУ предназначены для коммутирования цепей управления переменного и постоянного токов.
Конечные выключатели ВУ-150:
Выключатели серии ВУ предназначены для коммутирования цепей управления переменного и постоянного токов.
Выключатели приводятся в действие вращающимися частями механизмов, с которым они связаны посредством зубчатых колес, цепей или муфт.
Исполнение выключателей ВУ-150 - защищенное.
В корпусе выключателя расположены с одной стороны контактная часть, с другой - редуктор.
Контактная часть состоит из изолятора с неподвижными контактами, рычага с подвижными контактами, замыкающей и размыкающей шайб с роликом.
Ролик размыкающей шайбы расположен в плоскости выступа собачки, ролик замыкающей - в плоскости рычага.
Редуктор состоит из червячного вала и червячного колеса, на валу которого укреплены замыкающая и размыкающая шайбы контактной части.
Технические характеристики:
Напряжение работы выключателя, В | не более 500 |
Длительный ток | 20 |
Включаемый ток | 100 |
Разрываемый ток при индуктивной нагрузке, А: | |
при постоянном токе: | |
110 В | 2,5 |
200 В | 1,6 |
440 В | 0,6 |
при переменном токе до 500 В | 20 |
Масса выключателей, кг: | |
ВУ-150А | 3 |
ВУ-250А | 3,5 |
Техническое описание:
Допустимый длительный ток, А | Включаемый ток, А | Разрываемый ток при индуктивной нагрузке, А | |||||||
постоянный ток | переменный ток | ||||||||
110В | 220В | 440В | до 500 В | ||||||
50 | 2,5 | 1,6 | 0,6 | 10 | 10 |
