Щетки
Электрощетки - это разновидность деталей электрического двигателя или генератора, прошедшие высокотемпературную обработку, которые осуществляют подвод или отвод электрического тока, взаимодействуя в качестве неподвижного контакта с ротором электрической машины. Модельный ряд электрических щеток достаточно широк - они бывают различны, в зависимости от того, из какого материала они изготовлены, конфигурации, отсутствия или наличия накладок, типа наконечника и токоотводящего провода.
В зависимости от применяемых материалов и особенностей технологического процесса изготовления, щетки разделяются на групы: электрографитированные, металлографитные и угольнографитные.
В зависимости от взаимной ориентировки граней и схемы расположения токоведущих проводов, щетки изготавливаются следующих типов:
Наименование и характеристика щеток | Область применения |
Прямоугольные и с верхним искосом | Для радиальных щеткодержателей с пружинами различного исполнения |
Прямоугольные с пазом на верхней поверхности | Для радиальных щеткодержателей с плоской ленточной пружиной |
Прямоугольные с головкой на верхней поверхности | Для радиальных щеткодержателей со спиральной проволочной пружиной |
Со скошенными контактной и верхней поверхностями | Для реактивных щеткодержателей |
Сложной конфигурации | Для щеткодержателей автотракторного электрооборудования |

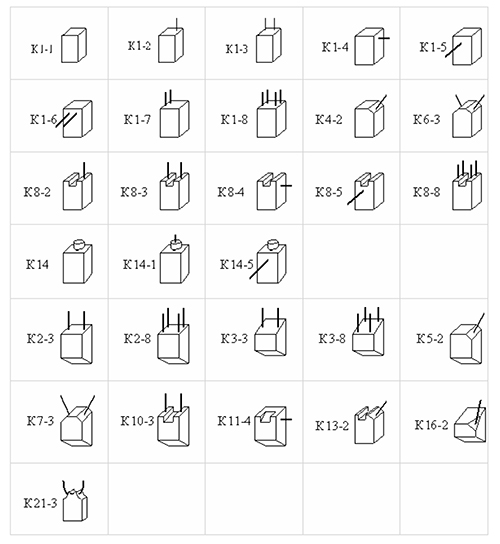

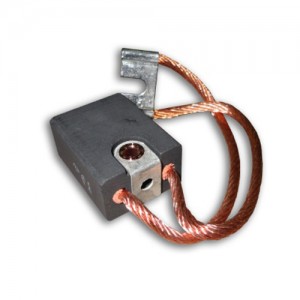

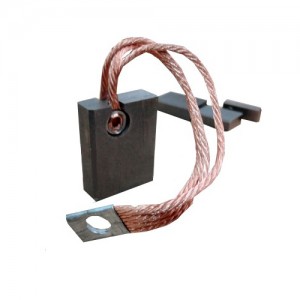

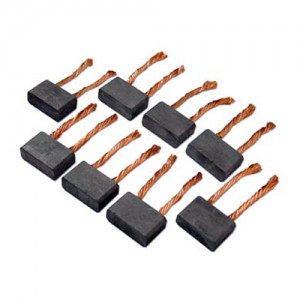

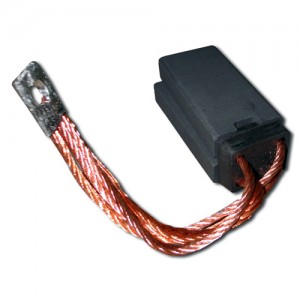

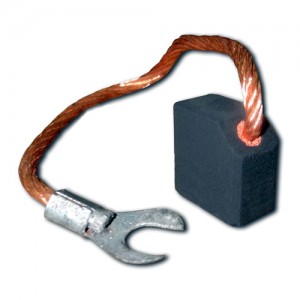

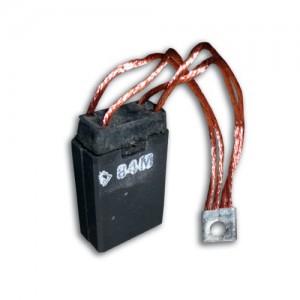

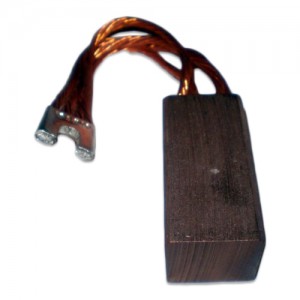

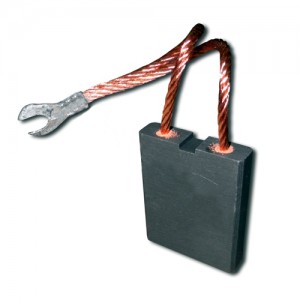

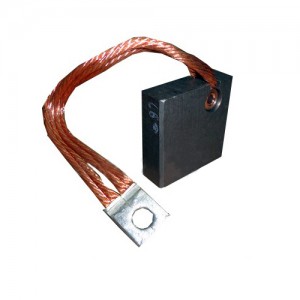

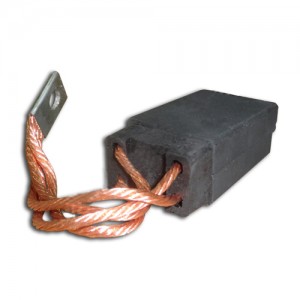

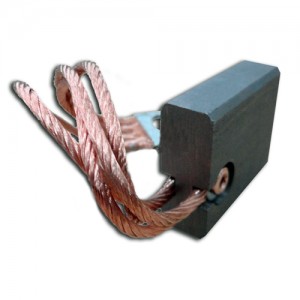

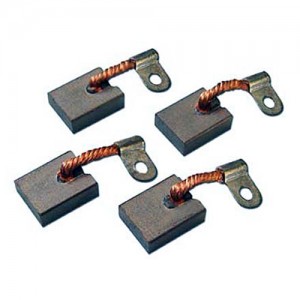

Типы конструкций выпускаемых щеток:
Щетки для электрических машин изготавливаются с токоведущим проводом и без него. Применяется провод марки ПЩ - неизолированный, нормальной гибкости. Длина токоведущего провода измеряется от наиболее выступающей части до центра отверстия в наконечнике или до конца провода без наконечника.
Длина провода выбирается по ГОСТ 12232-89 из ряда (мм): 16,20,25,32,40,50,56,63,71,80,90,100,112,125,140,160
Номинальное сечение провода, мм2 | Допустимая токовая нагрузка, А |
0,16 | 3,90 |
0,30 | 6,00 |
0,50 | 9,00 |
0,75 | 12,00 |
1,00 | 15,00 |
1,50 | 19,00 |
2,50 | 26,00 |
4,00 | 33,00 |
6,00 | 50,00 |
10,00 | 75,00 |

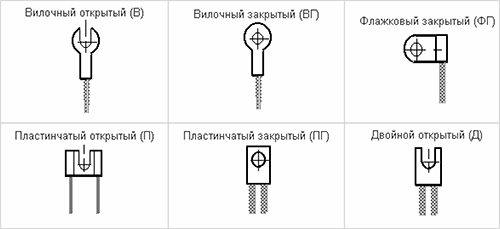

Для крепления токоведущего провода к болту щеткодержателя, на проводе устанавливается наконечник:

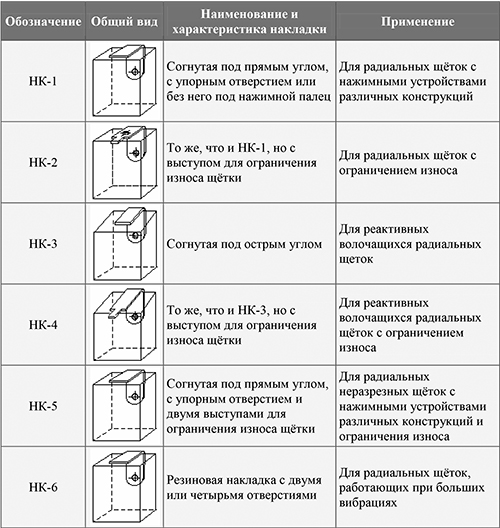

Для предотвращения выкрашивания верхней поверхности щетки под действием нажимного пальца щеткодержателя, применяются специальные накладки:
