Щетки

Электрощетки - это разновидность деталей электрического двигателя или генератора, прошедшие высокотемпературную обработку, которые осуществляют подвод или отвод электрического тока, взаимодействуя в качестве неподвижного контакта с ротором электрической машины. Модельный ряд электрических щеток достаточно широк - они бывают различны, в зависимости от того, из какого материала они изготовлены, конфигурации, отсутствия или наличия накладок, типа наконечника и токоотводящего провода.

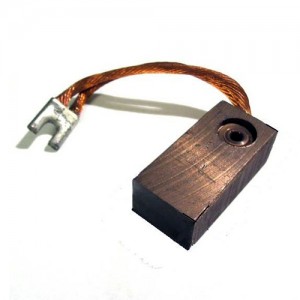

В зависимости от применяемых материалов и особенностей технологического процесса изготовления, щетки разделяются на групы: электрографитированные, металлографитные и угольнографитные.

В зависимости от взаимной ориентировки граней и схемы расположения токоведущих проводов, щетки изготавливаются следующих типов:

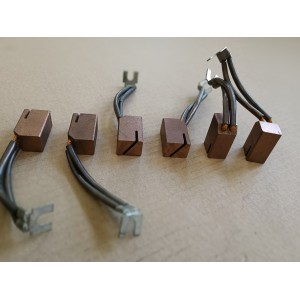

Типы конструкций выпускаемых щеток:

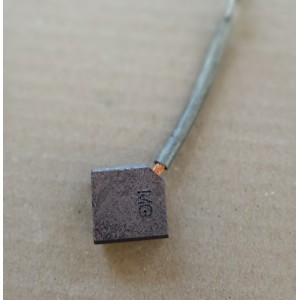

Щетки для электрических машин изготавливаются с токоведущим проводом и без него. Применяется провод марки ПЩ - неизолированный, нормальной гибкости. Длина токоведущего провода измеряется от наиболее выступающей части до центра отверстия в наконечнике или до конца провода без наконечника.

Длина провода выбирается по ГОСТ 12232-89 из ряда (мм): 16,20,25,32,40,50,56,63,71,80,90,100,112,125,140,160

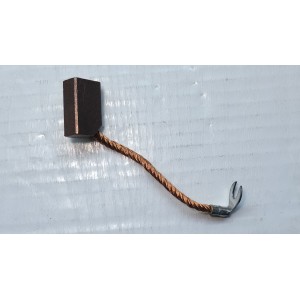

Для крепления токоведущего провода к болту щеткодержателя, на проводе устанавливается наконечник:

Для предотвращения выкрашивания верхней поверхности щетки под действием нажимного пальца щеткодержателя, применяются специальные накладки:
